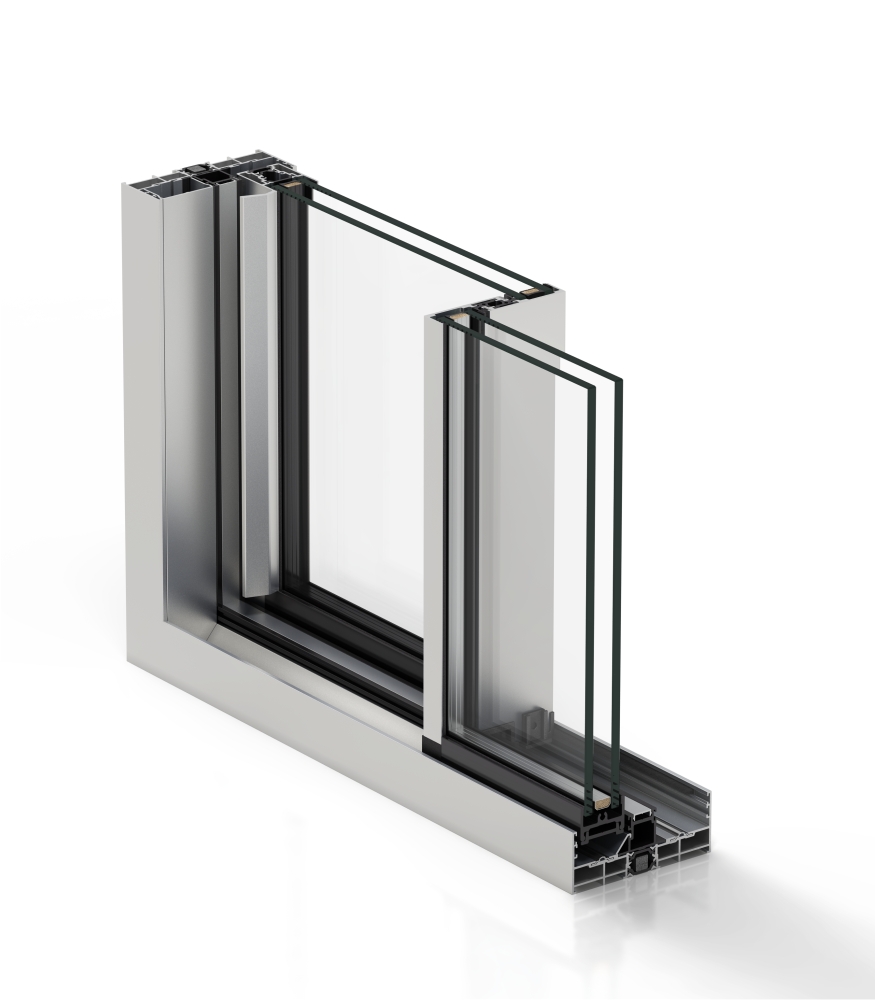

COR Vision Przesuwny IT

COR Vision Przesuwny IT

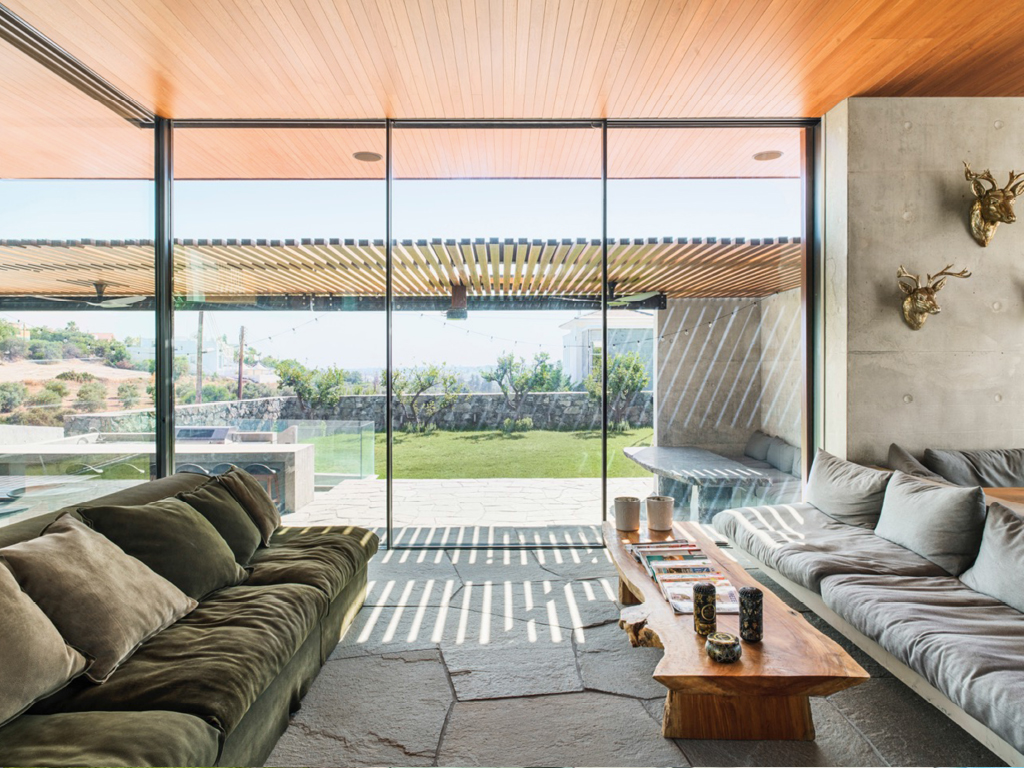

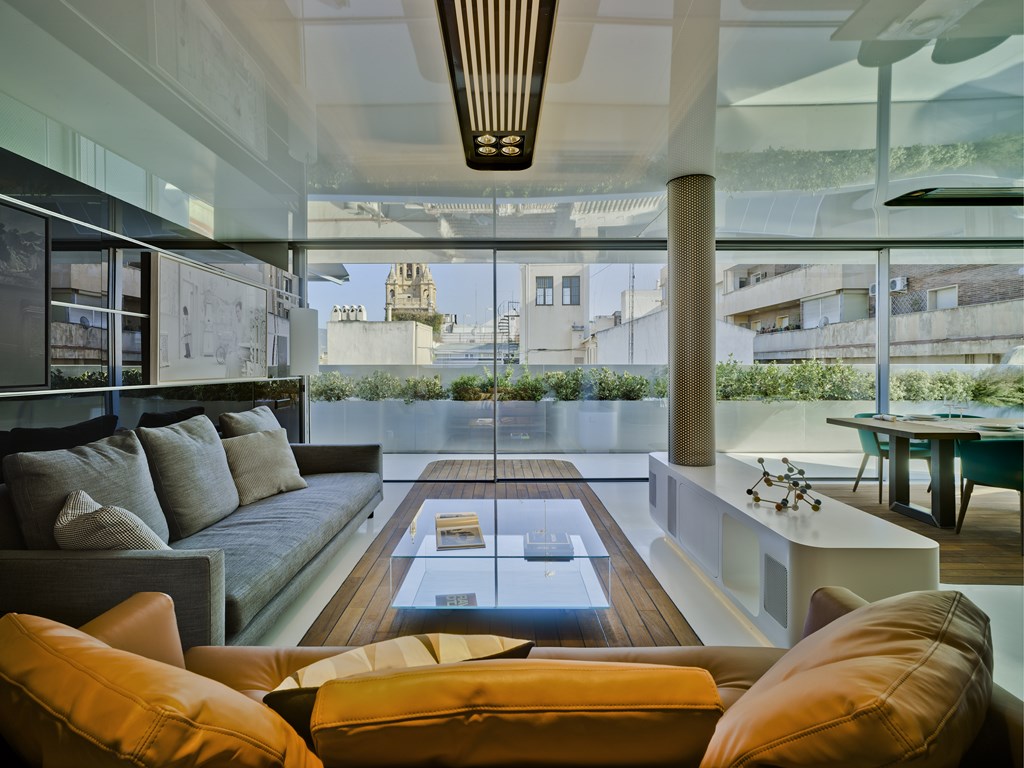

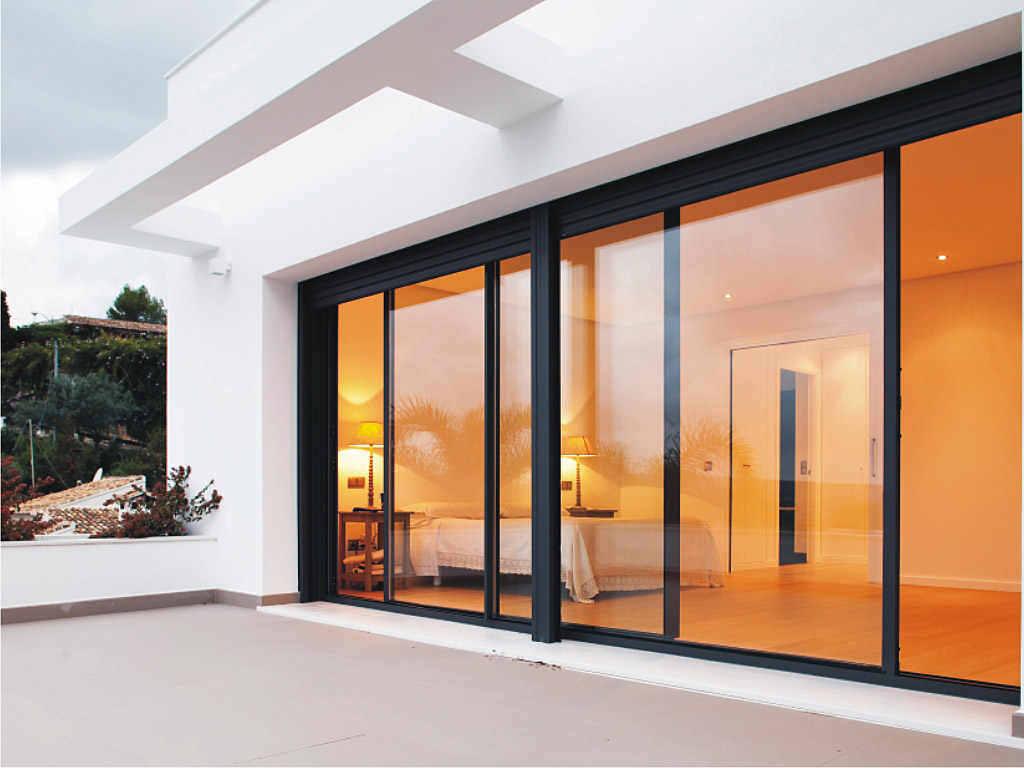

  • System drzwi przesuwnych z przekładką termiczną charakteryzuje się nowoczesną estetyką pozwalającą na maksymalne doświetlenie pomieszczenia przy zastosowaniu minimalnego widocznego przekroju aluminium. Elegancki design systemu opiera się na połączeniu dużych otworów okiennych oraz niewielkich ram stanowiących zaledwie 9–14% całej konstrukcji.

  • Szerokość słupków w systemie: centralny 20 mm, boczny 77 mm, dolny i górny 57 mm. System pozwala na wmurowanie ościeżnic dolnych, górnych i bocznych.

  • Istnieje możliwość łączenia skrzydeł pod kątem 90º bez słupka narożnego.

  • W wersji jednotorowej, składającej się ze szklenia stałego oraz skrzydła, szyna ukryta jest w strefie szklenia stałego.

  • System ten umożliwia wprowadzenie rozwiązania GALANDAGE, zaprojektowanego, aby uzyskać przejście na pełną szerokość otworu, poprzez schowanie skrzydeł w komorach w ścianie budynku. Dzięki temu otwarte jest 100% powierzchni drzwi.

  • W opcji GALANDAGE istnieje możliwość użycia ościeżnicy jednotorowej lub dwutorowej, pozwalając w ten sposób na powstanie drzwi o 1 i 2 skrzydłach ukrytych.

  • System ten dopuszcza użycie wzmocnionych ościeżnic nowego typu dla wszystkich wariantów (jedno-, dwu- i trójtorowe), co pozwala na wprowadzenie szyny inox cechującej się delikatnością ślizgu, dużym udźwigiem łożyska (skrzydło o maksymalnym ciężarze 320 kg) oraz długą żywotnością.

  • Tradycyjna procedura montażu z ościeżnicą obwodową oraz skrzydłami z zacięciem 90º pozwala na łatwe rozmontowanie skrzydła w wypadku pęknięcia szyby, uszkodzenia powierzchni aluminium, itp. System wprowadza również zamknięcie wielopunktowe poprzez popychacz.

  • Maksymalna grubość szklenia: 30 mm

  • Rodzaje skrzydeł
    Przesuwne 2, 3, 4 i 6 skrzydłowe.
    Możliwość zastosowania jednotorowych i trójtorowych szyn jezdnych
    (1skrzydło+1szklenie stałe)
    (2 skrzydła+1szklenie stałe).
    Możliwość łączenia skrzydeł pod kątem 90º bez słupka narożnego.

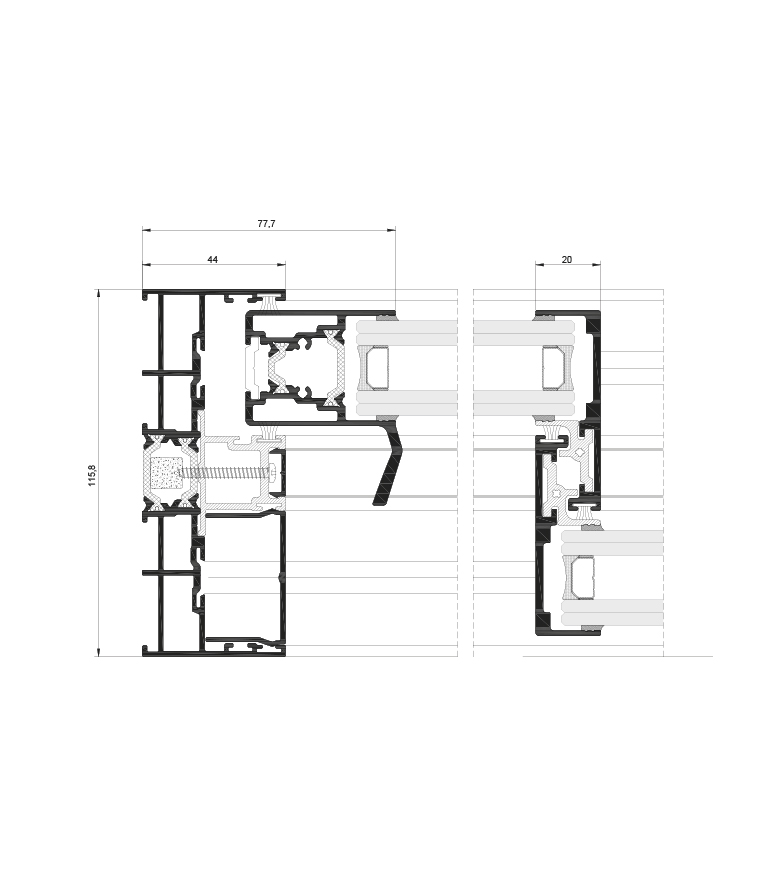

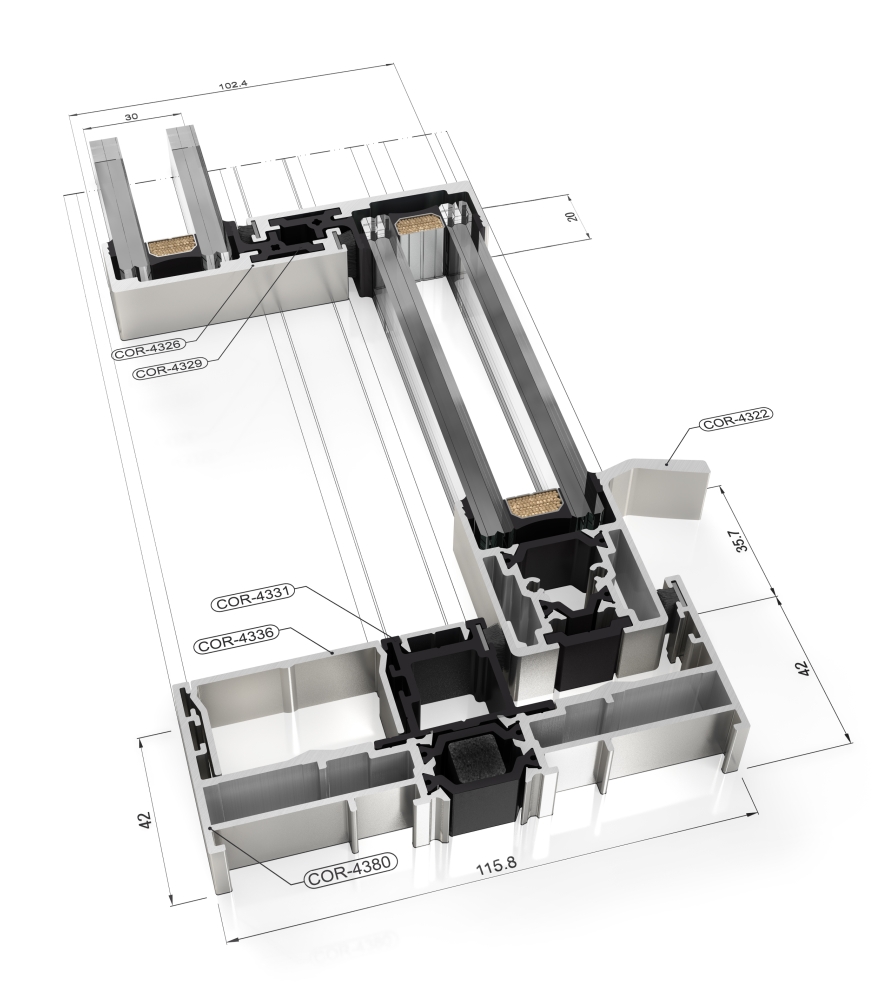

  • Przekroje
    Ościeżnica 116 mm
    Trójtorowa 182 mm
    Skrzydło 37 mm

  • Grubość profilu
    Drzwi 1,7 mm

  • Szerokość przekładki termicznej: 16 - 24 mm

  • Wymiary maksymalne/skrzydło
    Szerokość (L) = 2500 mm
    Wysokość (H) = 3000 mm

  • Ciężar maksymalny/skrzydło: 320 Kg
    Skonsultuj maksymalne wymiary i wagę według typologii.
  • Izolacyjność cieplna
    Uw od 1,3 (W/m²K)
    Sprawdzić rodzaj, wymiary i szklenie

  • Maksymalna izolacyjność akustyczna
    Rw = 41 dB

  • Przepuszczalność powietrza
    (EN 12207) KLASA 4

  • Wodoszczelność
    (EN 12208) KLASA 7A

  • Wytrzymałość na obciążenie wiatrem
    (EN 12210) KLASA C5

    Badanie referencyjne drzwi 1,23 x 1,55 m, 1 skrzydło + 1 szklenie stałe.
